Что делает пого-выводы для зарядки идеальными для высоких токов.

Пого-выводы для зарядки обеспечивают стабильную и эффективную передачу энергии при высоких токах. Их используют во многих отраслях и устройствах, требующих надежной зарядки:

Станции зарядки аккумуляторов для смартфонов и дронов используют пого-выводы на тысячи циклов.

Электромобили и автомобильные системы полагаются на них для тестирования и зарядки аккумуляторов, даже в сложных условиях.

Медицинские устройства требуют безопасной и стабильной подачи энергии, что делает пого-выводы незаменимыми для портативных мониторов.

Потребительская электроника, такая как носимые устройства, использует пого-выводы для элегантной зарядки без проводов.

Основные выводы

Пого-выводы для зарядки обеспечивают стабильную передачу энергии, что делает их идеальными для приложений с высокими токами таких как электромобили и медицинские устройства.

Их конструкция с пружиной обеспечивает надежные соединения даже при ударах и вибрациях, позволяя многократное использование без износа.

Низкое контактное сопротивление пого-выводов снижает потери энергии и нагрев, повышая безопасность и эффективность устройств.

Прочные материалы и умные конструкции позволяют пого-выводам выдерживать до 100 000 циклов, делая их экономически выгодным выбором со временем.

Пого-выводы эффективно работают при экстремальных температурах, обеспечивая надежную работу в различных условиях.

Пого-выводы для зарядки

Конструкция

Вы видите пого-выводы для зарядки во многих современных устройствах. Эти разъемы имеют три основные части: стержень иглы, пружину и трубку иглы. Каждая часть играет особую роль в обеспечении прочного и стабильного соединения.

Корпус удерживает все вместе и придает штифту форму.

Толкатель движется вперед, когда вы нажимаете на штифт создавая контакт. , creating contact.

Внутренняя пружина обеспечивает плотное и надежное соединение.

Производители используют латунь или медные сплавы для этих частей. Часто добавляют никелевое или золотое покрытие для улучшения электропроводности и снижения контактного сопротивления. Такая конструкция позволяет размещать много штифтов близко друг к другу, что помогает передавать высокий ток в компактных пространствах.

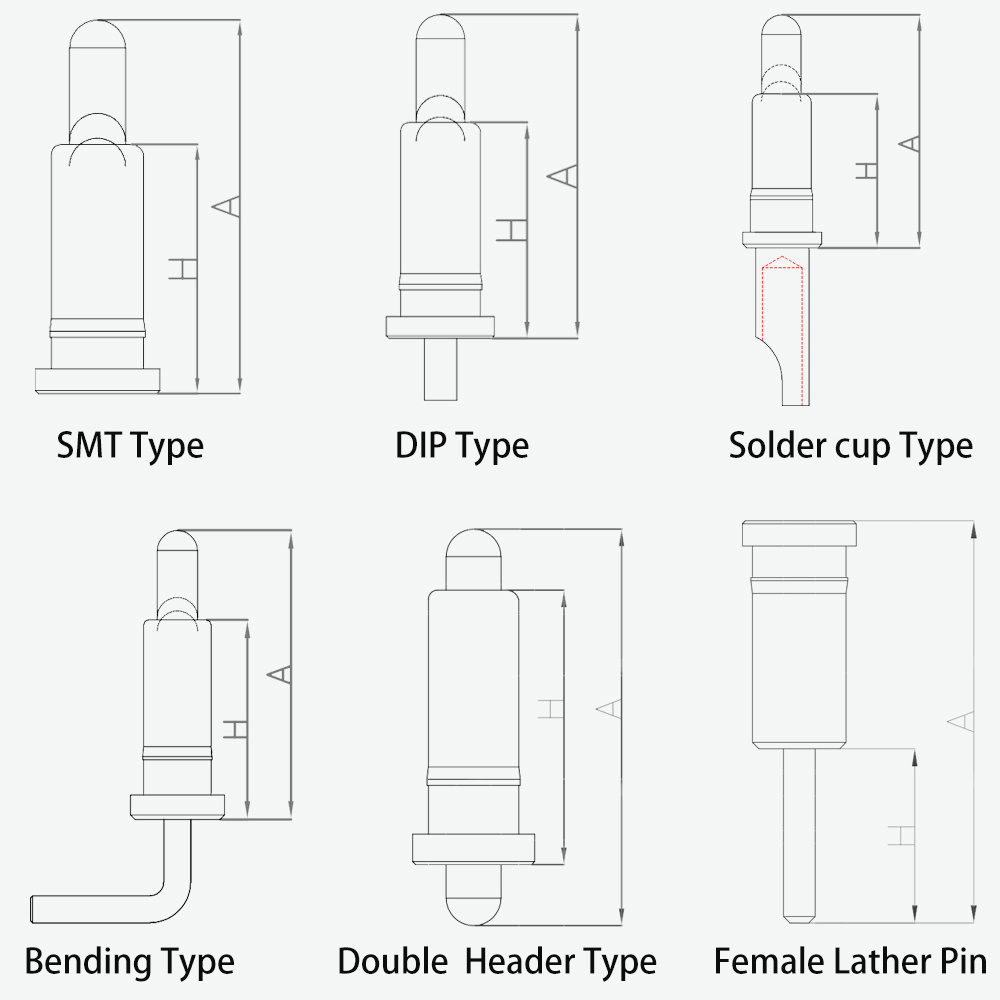

Пого-выводы для зарядки бывают разных форм и размеров. Вы найдете типы с плоским дном, с пластиной для штекера, с изгибом и с двойным стержнем иглы. Например, разъем DGHECON 4.0 мм с 3 контактами использует точную пружину внутри трубки иглы. Эта конструкция обеспечивает высокую устойчивость к току и долговечность Механизм пружины поддерживает хороший контакт между стержнем иглы и трубкой, что снижает потерю сигнала и обеспечивает более стабильную работу.

Обычные пого-выводы, состоящие из стержня иглы, пружины и трубки иглы, обеспечивают хорошую надежность и стабильность контакта Они разработаны для поддержания работоспособности даже при сильных внешних воздействиях, обеспечивая эффективную передачу тока.

Принцип работы

Пого-выводы для зарядки используют механизм с пружиной для создания надежного электрического соединения. Когда вы нажимаете штифт на поверхность, пружина сжимается. Это действие толкает толкатель вперед, создавая контакт и позволяя току течь. Вы можете регулировать силу пружины, чтобы соединение оставалось надежным, даже при передаче высокого тока.

Пружина поглощает удары и вибрации, поэтому соединение остается стабильным.

Конструкция позволяет создавать временные соединения, что означает возможность многократного использования штифтов без износа.

Пого-выводы адаптируются к разным поверхностям, поэтому для хорошего соединения не требуется идеальное выравнивание.

Вы видите эти разъемы во многих приложениях с высокими токами. Таблица ниже показывает некоторые распространенные сценарии. Сценарий применения :

надежное решение для устройств, которым нужны прочные, повторяемые и безопасные электрические соединения. Ключевые особенности

Передача энергии

Вам нужна стабильная передача энергии при работе с устройствами высокого тока. Пого-выводы для зарядки обеспечивают эту стабильность благодаря своей прочной конструкции и

современной инженерии. Эти разъемы справляются с резкими изменениями тока и обеспечивают бесперебойную работу ваших устройств. Вы можете доверять им в экстремальных условиях, и они помогают предотвратить перегрев и сбои. Высокая устойчивость к колебаниям тока

Низкое контактное сопротивление

Высокая надежность

Адаптация к экстремальным условиям

Предотвращение перегрева и сбоев

Пого-выводы для зарядки проходят жесткие испытания, чтобы доказать свои возможности передачи энергии. Например, они могут работать в режиме непрерывного включения в течение 10 000 циклов при токах 3А или 4А без повреждений или аномального нагрева. Их сопротивление остается ниже 10 миллиом, а падение напряжения — менее 20 милливольт во время динамических испытаний. Даже при тесте на тепловой разгон температура поднимается менее чем на 20°C. Это означает, что вы получаете безопасную и эффективную передачу энергии каждый раз.

Контактное сопротивление Низкое контактное сопротивление является ключом к высокой производительности при больших токах.

Пого-выводы используют специальные конструкции и материалы для поддержания низкого сопротивления. Это помогает снизить потери энергии и сохранять устройства прохладными.

Компонент Описание . Charging Pogo Pins use special designs and materials to keep resistance low. This helps reduce power loss and keeps your devices cool.

Вам нужно низкое сопротивление во всех этих областях. Зарядные pogo-контакты сохраняют стабильное сопротивление даже после тысяч циклов. Это означает надежные соединения и меньшее нагревание.

Материалы

Выбор материалов существенно влияет на эффективность работы зарядных pogo-контактов. Производители используют высококачественные металлы и покрытия для повышения долговечности и проводимости.

Позолота на контактах обеспечивает отличную проводимость и коррозионную стойкость .

Пружины из бериллиевой меди и позолоченные контакты помогают вашему разъему служить дольше и сопротивляться износу.

Латунь более доступна, но имеет меньшую проводимость и может окисляться во влажных условиях.

Вы получаете разъем, который хорошо работает в различных условиях и выдерживает множество циклов. Например, разъем DGHECON 4.0 мм 3-контактный использует латунь и PA46, обеспечивая механический ресурс до 100 000 циклов и широкий температурный диапазон.

Управление теплом

Высокий ток может быстро нагревать разъемы. Зарядные pogo-контакты используют умные конструкции и материалы для управления теплом и защиты ваших устройств.

Вы видите, что основной нагрев происходит в зоне контакта между иглой и пружиной. Зарядные pogo-контакты используют медные сплавы с высокой теплопроводностью для быстрого отвода тепла. Многоточечные позолоченные контакты снижают локальное тепловое сопротивление, благодаря чему разъем остается холоднее. В тестах контакт диаметром 1,5 мм при 20А имел повышение температуры всего на 30°C, что значительно ниже большинства других разъемов.

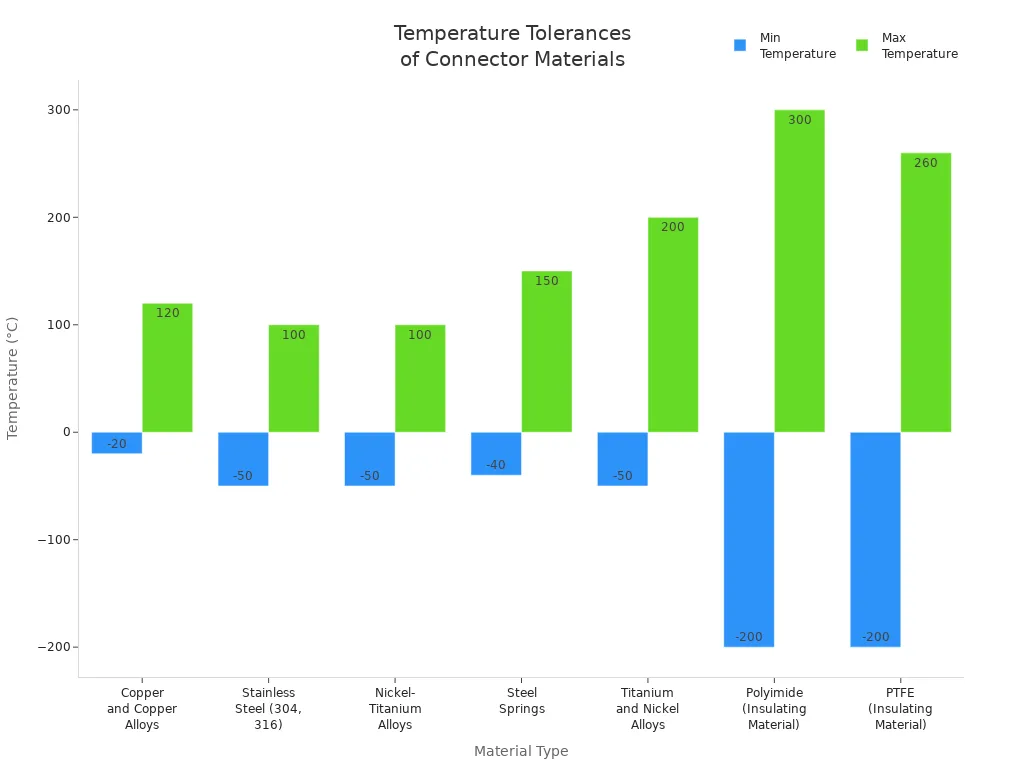

Вам также нужно знать температурные диапазоны, которые эти разъемы могут выдерживать. Вот диаграмма, показывающая термостойкость различных материалов:

Зарядные pogo-контакты могут работать в широком диапазоне температур от -40°C до 105°C и выше, в зависимости от используемых материалов. Это делает их идеальными для многих приложений с высоким током, от уличного оборудования до промышленных машин.

Сравнение

Традиционные разъемы

Возможно, вы задаетесь вопросом, чем зарядные решения отличаются от традиционных разъемов. Традиционные разъемы часто используют простые металлические контакты и базовые конструкции. Такие разъемы могут испытывать трудности с высокими токовыми нагрузками и не всегда долговечны в сложных условиях.

Pogo-контакты используют более толстые материалы и металлы высокого класса . Это помогает им выдерживать большую мощность без перегрева и поломок.

Вы получаете лучшую целостность сигнала с pogo-контактами, поскольку их конструкция снижает сопротивление и поддерживает стабильность соединений.

Pogo-контакты хорошо подходят для быстрой зарядки и устройств с высокой мощностью. Традиционные разъемы могут не обеспечивать достаточный ток, что приводит к проблемам с надежностью.

Высокотоковые pogo-разъемы необходимы для зарядных станций электромобилей. Традиционные разъемы могут не соответствовать этим требованиям по мощности.

Совет: если вам нужен разъем для высокотоковых приложений, выбирайте тот, который изготовлен из прочных материалов и с использованием передовых технологий.

Вот таблица, показывающая распространённые механизмы отказов в традиционных разъемах:

Традиционные разъемы часто не способны передавать заданный ток. Надежность также может зависеть от условий окружающей среды и свойств материалов.

Другие методы зарядки

Вы можете встретить магнитные и USB-методы зарядки во многих устройствах. Эти методы хорошо работают при низких и средних токах, но имеют ограничения при необходимости высокой мощности.

Зарядные погоны создают надежное электрическое соединение благодаря пружинному механизму Этот элемент поддерживает прочность соединения и способствует эффективной передаче энергии. USB-кабели быстро изнашиваются и требуют частой замены. Погоны сохраняют работоспособность даже после многократного использования, обеспечивая более надежное решение.

Магнитные погоны стоят дороже из-за своих продвинутых функций.

Повышенная цена погона оправдана их компактностью, долговечностью и производительностью в критически важных приложениях.

Традиционные разъемы дешевле, так как они широко распространены и производятся в больших объемах.

Производство погона обходится дороже но со временем вы можете сэкономить, так как они служат дольше и реже выходят из строя.

Примечание: если вам нужно решение для зарядки с высоким током и долгосрочной надежностью, погоны предлагают явные преимущества перед другими методами.

Практические преимущества

Долговечность

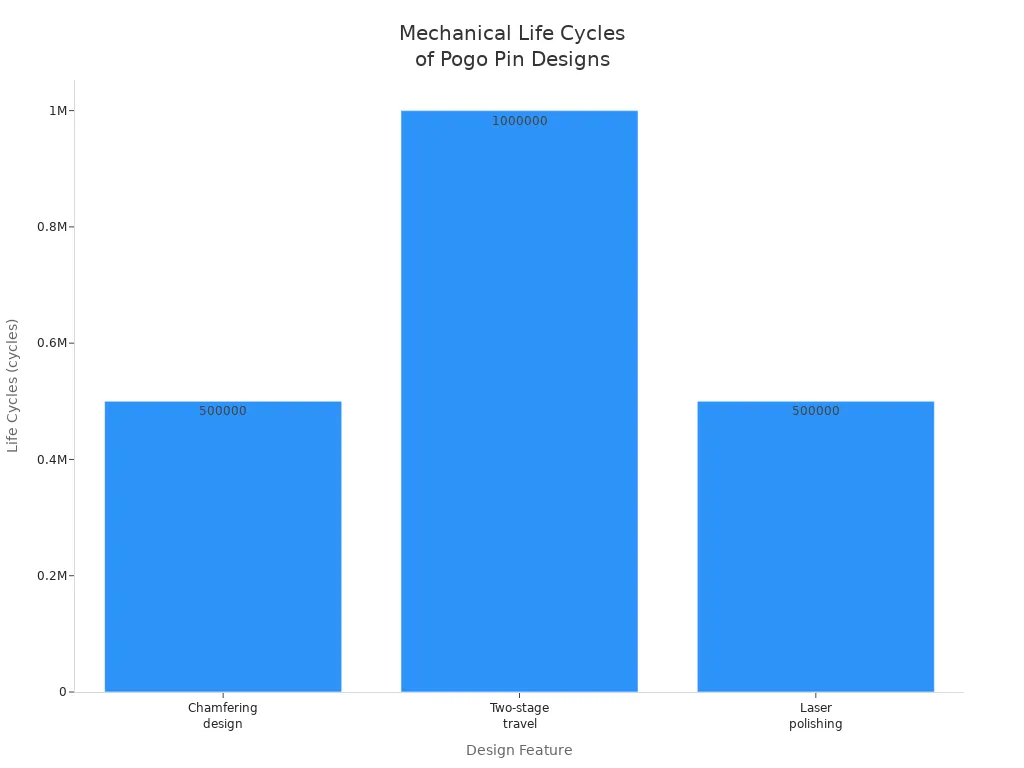

Вы хотите, чтобы ваши разъемы выдерживали множество циклов зарядки. Зарядные погоны обеспечивают впечатляющую долговечность благодаря умному дизайну и прочным материалам. Например, разъем DGHECON выдерживает до 100 000 циклов и работает при температурах от -40°C до 80°C. Некоторые продвинутые конструкции используют фаску, двухступенчатый ход и лазерную полировку для увеличения срока службы.

Вы видите, что золочение и композитные покрытия помогают погонам сопротивляться износу и окислению. Эти особенности позволяют использовать их в суровых условиях без риска быстрого выхода из строя.

Безопасность

Зарядные погоны обеспечивают безопасность ваших устройств многими способами. Вы получаете стабильное давление благодаря пружинному контакту что снижает механические повреждения. Золочение или палладиевое покрытие защищают от коррозии, поэтому разъем остается надежным даже после множества циклов подключения. Водонепроницаемый корпус позволяет использовать погоны во влажных или мокрых условиях.

Вы снижаете риск отказа, выбирая разъемы с этими функциями безопасности.

Обслуживание

Вы экономите время и деньги с зарядными погонами. Их простой дизайн означает меньшие затраты на материалы и обслуживание. Вы можете сократить расходы на обслуживание до 58% за пять лет. Погоны также облегчают подключение. Вы просто нажимаете для соединения, и разъем компенсирует небольшие несоосности. Это удобно для зарядных док-станций и носимых устройств.

Погоны требуют менее частого обслуживания, чем традиционные разъемы.

Вы получаете более длительный срок службы и меньше простоев.

Очистка контактных точек поддерживает высокую производительность.

Совет: выбирайте зарядные погоны для надежных, безопасных и простых в обслуживании соединений при высоких токах.

Зарядные погоны обеспечивают стабильную передачу энергии, компактный дизайн и долговечность Вы можете увидеть их преимущества в таблице ниже:

Вы найдете эти разъемы в умных очках, аудиоустройствах и носимых гаджетах Эксперты рекомендуют золоченые контакты с низким сопротивлением и прочные пружины для высоких токов. Выбирайте зарядные погоны для надежных, безопасных и эффективных соединений в вашем следующем устройстве.

Часто задаваемые вопросы

Что делает зарядные погоны лучше для приложений с высоким током?

Зарядные погоны обеспечивают стабильную передачу энергии и низкое контактное сопротивление. Их золоченые контакты и прочные пружины помогают безопасно работать с высокими токами.

Совет: выбирайте pogo-контакты для устройств, которым нужны надежные и долговечные соединения.

Как долго служат зарядные pogo-контакты?

Большинство зарядных pogo-контактов служат до 100 000 циклов. Некоторые усовершенствованные конструкции служат еще дольше.

Регулярная чистка помогает продлить срок их службы.

Высококачественные материалы устойчивы к износу и коррозии.

Можно ли использовать зарядные pogo-контакты при экстремальных температурах?

Да, зарядные pogo-контакты можно использовать при температурах от -40°C до 105°C.

Безопасны ли зарядные pogo-контакты для чувствительных устройств?

С зарядными pogo-контактами вы получаете безопасные соединения. Пружинный механизм предотвращает искрение и перегрев.

Примечание: позолота также защищает от коррозии, сохраняя ваши устройства в безопасности.

Требуют ли зарядные pogo-контакты специального обслуживания?

Для обслуживания не нужны специальные инструменты.

Протрите контакты чистой тканью.

Проверьте наличие пыли или мусора.

Заменяйте только при видимом износе.
