Что такое SMT Pogo Pins и как они работают в электронных соединениях

Знаете ли вы, что SMT Pogo Pins могут сделать для ваших электронных устройств? Вы используете эти пружинные разъемы для создания надежных электрических связей на поверхностно-монтируемых платах. Их компактная форма и ультратонкий профиль помогают создавать стильные гаджеты, особенно там, где важна экономия места, например, в мобильных телефонах и автомобильных модулях. Их предпочитают другим типам разъемов, так как они упрощают сборку, снижают затраты и поддерживают высокоскоростную передачу данных. Их долговечность и гибкость дизайна делают их незаменимыми для современной миниатюрной электроники.

Основные выводы

SMT Pogo Pins — это компактные пружинные разъемы, которые создают надежные электрические связи в электронных устройствах, что делает их идеальными для приложений с ограниченным пространством.

Эти контакты поддерживают высокоскоростную передачу данных и ценятся за долговечность, гибкость и простоту сборки, что снижает производственные затраты.

Пружинный механизм в SMT Pogo Pins обеспечивает стабильное соединение даже при небольших смещениях, гарантируя стабильную работу в различных условиях.

SMT Pogo Pins используются в широком спектре устройств, включая мобильные телефоны, медицинское оборудование и автомобильную электронику, благодаря своей надежности и долгому сроку службы.

При выборе SMT Pogo Pins учитывайте такие факторы, как размер контакта, материал и условия эксплуатации, чтобы обеспечить оптимальную работу для вашего конкретного применения.

Определение

Знаете ли вы, что SMT Pogo Pins в соединениях

Знаете ли вы, что SMT Pogo Pins могут предложить вашей электронике? Вы используете эти маленькие пружинные разъемы для создания надежных связей между платами и другими компонентами. Их применяют в устройствах с ограниченным пространством и высокой надежностью. Пружинный механизм внутри каждого контакта позволяет поддерживать стабильный электрический контакт, даже если поверхности немного смещаются или не идеально совмещены. Эта гибкость гарантирует, что ваши соединения будут работать всегда, будь то мобильный телефон или тестирование нового датчика.

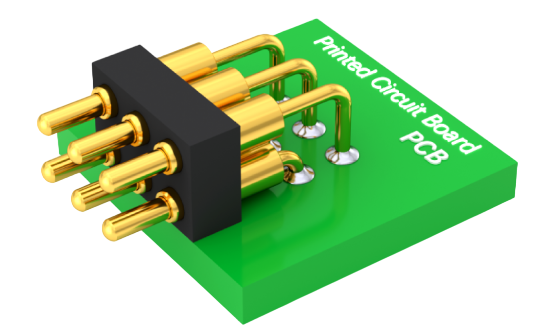

SMT Pogo Pins часто используются вместе с технологией поверхностного монтажа. Этот дизайн позволяет размещать их непосредственно на платах с помощью автоматизированных машин. Вы экономите время и снижаете количество ошибок при сборке. Также вы получаете компактный размер, который помогает создавать более тонкие и легкие изделия. Выбирая SMT Pogo Pins, вы получаете решение, соответствующее современным требованиям электроники и поддерживающее высокоскоростную передачу данных.

Совет: Вы можете полагаться на SMT Pogo Pins как для временных, так и для постоянных соединений. Их пружинный дизайн помогает избежать проблем, вызванных смещением или вибрацией.

Ключевые особенности

Рассмотрите основные характеристики, которые выделяют SMT Pogo Pins. Эти контакты сочетают в себе продуманную конструкцию и практические преимущества для ваших проектов.

Также стоит отметить, что SMT Pogo Pins используют пружинный механизм. Эта особенность обеспечивает большую терпимость к смещениям по сравнению с традиционными жесткими разъемами. Вам не нужно беспокоиться о небольших ошибках при сборке. Вы получаете упрощенный процесс, который снижает ручной труд и повышает долговечность.

Недавние усовершенствования сделали SMT Pogo Pins еще лучше. Теперь доступны технологии интеллектуальной фиксации, которые используют датчики для мониторинга соединения в реальном времени. Миниатюрные конструкции позволяют использовать эти контакты в более компактных устройствах, а многофункциональная интегрированная фиксация повышает надежность. Вы можете найти водонепроницаемые и пылезащитные варианты и некоторые контакты блокируют электромагнитные помехи. Эти улучшения позволяют использовать SMT Pogo Pins в различных отраслях, включая медицинское оборудование, автомобильную электронику и умные устройства.

Примечание: Рассмотрите возможность использования SMT Pogo Pins, если вам нужны быстрые, стабильные и компактные соединения для вашего следующего проекта.

Структура

Компоненты

SMT Pogo Pins имеют простую, но продуманную структуру. Каждый контакт состоит из трех основных частей: толкателя, корпуса и пружины. Эти части работают вместе, чтобы обеспечить надежное соединение.

Вот таблица с типичными материалами для каждого компонента и их ключевыми свойствами:

Вы замечаете, что производители выбирают материалы в зависимости от потребностей вашего устройства. Например, бериллиевая медь обеспечивает сильную и надежную работу, особенно в высокочастотных цепях. Латунь помогает снизить затраты, но может не прослужить так долго при интенсивном использовании. Пружины из нержавеющей стали устойчивы к коррозии, поэтому их можно использовать в суровых условиях.

Совет: Вам следует проверить материал каждого компонента перед выбором пого-пина для вашего проекта. Правильный выбор поможет добиться лучшей долговечности и производительности.

Пружинный механизм

Вы полагаетесь на пружинный механизм, чтобы поддерживать стабильность электрических соединений. Пружина находится внутри корпуса и выталкивает шток наружу. Это создает постоянное усилие, которое удерживает шток в контакте с контактной площадкой на вашей плате.

Пружина делает больше, чем просто толкает. Она накапливает энергию в своей плотно намотанной катушке. Когда вы нажимаете пого-пин на площадку, пружина сжимается, а затем отскакивает назад. Этот отскок помогает преодолевать небольшие неровности или шероховатости поверхности. Вы получаете стабильное соединение, даже если ваше устройство трясется или движется.

Вот таблица, объясняющая, как работает пружинный механизм:

Вы можете выбрать пружины с разным уровнем усилия. Большинство SMT пого-пинов используют усилие около 60 грамм в середине хода. Некоторые пины предлагают 50 гс, 80 гс или даже 100 гс. Вы выбираете усилие в зависимости от того, какое давление требуется вашему приложению.

Типичное усилие в середине хода: 60 грамм

Доступные усилия: 50 гс, 80 гс, 100 гс

Вы видите, что пружинный механизм — ключ к хорошей работе SMT пого-пинов во многих устройствах. Он помогает получить надежное соединение каждый раз, даже в сложных условиях.

Функция

Электрический контакт

Вы полагаетесь на SMT пого-пины для создания надежного электрического контакта между вашими платами и компонентами. Встроенный пружинный механизм внутри каждого пина прижимает шток к контактной площадке. Это обеспечивает стабильное соединение, даже если поверхности не идеально выровнены. Такой дизайн используется в платах с высокой плотностью монтажа, где важны компактность и точность.

Вот таблица, показывающая, как SMT пого-пины поддерживают надежный электрический контакт :

Вы получаете сопротивление контакта менее 100 миллиом при стандартных условиях эксплуатации. Такое низкое сопротивление означает эффективную проводимость электричества. Вы избегаете потерь сигнала и поддерживаете работу цепей согласно задумке.

Вы обнаруживаете, что SMT пого-пины хорошо работают в высокочастотных приложениях. Компактный дизайн помещается в ограниченное пространство на плате. Пружинный механизм компенсирует небольшие ошибки при сборке. Вы получаете надежные электрические соединения даже в высокоплотных электронных сборках.

Вот еще одна таблица, подчеркивающая преимущества для высокочастотных и высокоплотных сборок :

Совет: знаете ли вы, что SMT пого-пины могут сделать для вашего устройства? Вы можете использовать их для поддержания прочной электрической связи, даже когда ваша плата подвергается вибрациям или движениям.

Надежность

Вы хотите, чтобы ваши электронные устройства работали каждый раз, когда вы их используете. SMT пого-пины помогают достичь этой цели. Пружинные контакты обеспечивают долговечность и поддерживают надежные соединения. Вы видите, что эти пины используются в устройствах, которым нужно долго служить и хорошо работать под нагрузкой.

Производители тестируют качество и надежность SMT пого-пинов перед выпуском на рынок. Вы можете посмотреть таблицу ниже, чтобы увидеть, как они обеспечивают высокие стандарты:

Вы замечаете, что пропуск выборочного тестирования может привести к рискам в работе приложения. Всегда выбирайте пины, прошедшие строгий контроль качества.

При сравнении SMT пого-пинов с традиционными разъемами вы видите явные преимущества. Таблица ниже показывает их результаты в тестах надежности:

Вы также можете увидеть основные преимущества в этом списке:

Контакты с пружинным механизмом, включая Pogo-пины, известны своей долговечностью.

Они обеспечивают надежные соединения, что крайне важно для надежности устройства.

Их отличная толерантность делает их подходящими для различных применений.

Вы получаете разъем, который хорошо работает в требовательных условиях. Вы можете доверять SMT Pogo-пинам, чтобы ваше устройство работало без сбоев, будь то мобильные телефоны, медицинское оборудование или автомобильная электроника.

Сравнение

Другие разъемы

В электронике часто встречается множество типов разъемов. Каждый тип имеет свои сильные и слабые стороны. Наиболее распространенные альтернативы SMT Pogo-пинам включают: включают:

Вы используете штыревые разъемы, когда хотите простое и недорогое соединение. Разъемы плата-к-плате обеспечивают прочную связь, но требуют аккуратного выравнивания. FFC и FPC разъемы помогают экономить место в тонких устройствах. Разъемы провод-к-плате хорошо подходят для питания и сигнальных линий в автомобилях и бытовой технике.

Примечание: Традиционные разъемы часто требуют ручной пайки или специальных инструментов. Они могут быть менее гибкими, если вы хотите быстро вносить изменения или ремонтировать.

Уникальные преимущества

SMT Pogo-пины дают вам несколько преимуществ, которые выделяют их среди других разъемов. Вы можете увидеть эти преимущества как при сборке, так и при обслуживании:

Вы интегрируете SMT Pogo-пины с автоматизированными линиями сборки. Этот шаг снижает затраты на труд и ускоряет производство.

Вы получаете надежные временные соединения для тестирования и обслуживания. Вы можете быстро подключать и отключать их, не повреждая печатную плату.

Вы можете легко переделывать или заменять SMD Pogo-пины. Эта функция помогает быстро вносить изменения в дизайн во время разработки продукта.

Вы наслаждаетесь разборкой без инструментов в устройствах с заменяемыми модулями. SMT Pogo-пины сохраняют надежность соединений даже после многих циклов.

Вы замечаете, что эти особенности делают SMT Pogo-пины идеальными для современной электроники. Вы можете создавать устройства, которые легко собирать, тестировать и ремонтировать. Вы также снижаете риск повреждения печатной платы при обновлениях или обслуживании.

Совет: Если вы хотите разъем, который поддерживает быструю сборку, легкое обслуживание и надежную работу, SMT Pogo-пины — умный выбор для вашего следующего проекта.

Применения

Устройства

Вы видите SMT Pogo-пины во многих типах электронных устройств. Их компактный размер и пружинный механизм делают их идеальными для гаджетов, где важна экономия места. Их часто находят в мобильных телефонах, зарядных устройствах и коммуникационных устройствах. Медицинское оборудование использует эти пины, потому что нужны надежные соединения для безопасности и точности. Автомобильная электроника также полагается на SMT Pogo-пины для стабильной работы в суровых условиях.

Приспособления для тестирования печатных плат

Зарядные устройства

Коммуникационные устройства

Медицинское оборудование

Другая электроника, требующая надежных соединений

Знаете ли вы, что SMT Pogo-пины в соединениях предлагают для ваших компактных устройств? Тип SMT/SMD занимает наибольшую долю рынка — 35%. Этот факт показывает, насколько важны эти пины для миниатюрной и портативной электроники. Вы получаете выгоду от их способности вписываться в тонкие конструкции без потери надежности.

Вот таблица, которая подчеркивает, почему SMT Pogo-пины подходят для миниатюрной и портативной электроники:

Совет: Вы должны выбрать SMT Pogo-пины, если хотите, чтобы ваше устройство оставалось надежным и долговечным, даже при тяжелых условиях.

Тестирование

Вы используете SMT Pogo-пины в тестовом оборудовании для быстрой и точной проверки электронных цепей. Автоматическое тестовое оборудование (ATE) зависит от этих пинов для высокоточных соединений во время каждого теста. Пружинный механизм позволяет легко подключать и отключать, экономя время и снижая потребность в дополнительном персонале. Вы получаете стабильный электрический контакт, что означает точность тестовых сигналов и отсутствие потерь или помех.

SMT Pogo-пины повышают надежность и эффективность автоматического тестового оборудования (ATE), обеспечивая высокоточные соединения для каждого теста.

Их пружинный механизм упрощает процесс подключения и отключения, сокращая время и трудозатраты по сравнению с традиционными тестовыми разъемами.

Pogo-пины разработаны для стабильных электрических соединений, обеспечивая точную передачу тестовых сигналов и минимизируя потери и помехи.

Вы видите эти контакты, используемые на фабриках, в лабораториях и ремонтных центрах. Вы можете доверять им в обеспечении стабильных результатов, будь то тестирование нового мобильного телефона или сложного автомобильного модуля.

Преимущества

Долговечность

Вы можете полагаться на SMT Pogo-контакты для впечатляющей долговечности в ваших электронных проектах. Эти контакты часто выдерживают десятки тысяч циклов. Многие конструкции достигают до 100 000 циклов, а некоторые — до 500 000 циклов. Это означает, что вы можете многократно подключать и отключать устройство, не беспокоясь о поломках. Материалы и инженерные решения, лежащие в основе Pogo-контактов, помогают им сохранять форму и функциональность даже после многократного использования.

Вот таблица, показывающая, как SMT Pogo-контакты сравниваются с другими разъемами:

Вы выигрываете от такого долгого срока службы, так как не нужно часто менять разъемы. Пружинный механизм обеспечивает стабильный контакт при каждом использовании. Также наблюдается меньше износа, так как контакты сохраняют хороший контакт при вставке и извлечении. Это делает SMT Pogo-контакты разумным выбором для устройств, требующих частых подключений, таких как тестовое оборудование или портативные гаджеты.

SMT Pogo-контакты могут выдерживать до 100 000 циклов соединения.

Конструкция и материалы увеличивают их долговечность.

Вы получаете стабильный контакт с минимальным износом при использовании.

Совет: если вам нужен разъем, который служит долго, SMT Pogo-контакты обеспечат вам спокойствие.

Ограничения

Следует знать, что SMT Pogo-контакты, несмотря на свою прочность, имеют некоторые ограничения. Определённые проблемы могут влиять на их работу, особенно в сложных условиях. В таблице ниже перечислены распространённые трудности, с которыми вы можете столкнуться:

Вы также можете столкнуться с такими отказами, как деградация материалов, изменение сопротивления контакта или усталость от повторяющихся нагрузок. Чтобы снизить эти риски, можно оптимизировать покрытия, управлять механическими нагрузками и улучшать защиту от окружающей среды.

Оптимизируйте покрытие для лучшей износостойкости.

Управляйте нагрузками, чтобы предотвратить усталостные повреждения.

Улучшайте защиту от пыли, влаги и химикатов.

Примечание: знание этих ограничений поможет вам сделать лучший выбор для вашего проекта и планировать обслуживание.

Выбор

Выбор правильного типа

Вам нужно выбрать SMT Pogo-контакты, соответствующие требованиям вашего устройства. Начните с анализа применения. Если вы работаете с автомобильной электроникой, ищите контакты с низким сопротивлением и высокой пропускной способностью тока. Позолоченные контакты помогают снизить потери энергии и нагрев. Короткие сигнальные пути поддерживают высокоскоростную передачу данных и контролируемую импеданс. Вы можете выбрать конструкции, позволяющие легко менять модули, что упрощает ремонт.

Вот таблица, которая поможет сравнить лучшие практики для автомобильной электроники:

Совет: всегда проверяйте, соответствует ли конструкция контакта вашему процессу сборки и требованиям окружающей среды.

Факторы для рассмотрения

Перед выбором нужно учесть несколько факторов. Размер контакта важен, так как влияет на посадку в устройстве. Состав материала важен; нержавеющая сталь обеспечивает прочность и коррозионную стойкость. Покрытия, такие как золото, улучшают проводимость и увеличивают срок службы. Сила пружины обеспечивает стабильный контакт, но её нужно сбалансировать для надежности.

Шаг контактов влияет на эффективность использования пространства и совместимость конструкции, особенно в компактных устройствах.

Номинальный ток определяет, какой электрический ток контакт может безопасно проводить.

Пины и мишени с прямым углом подходят для определённых шагов, помогая решать задачи проектирования.

Совместимость с автоматизированной сборкой экономит время и снижает количество ошибок.

Факторы окружающей среды, такие как температура и влажность, влияют на долговременную надёжность.

Консультации с экспертами или производителями помогают принимать обоснованные решения.

Также следует искать поставщиков, которые предоставляют документацию и рекомендации из успешных проектов. Продвинутое тестирование и валидация гарантируют, что пины соответствуют вашим требованиям надёжности. Улучшенные электрические характеристики и производственные возможности поддерживают высококачественное производство.

Примечание: выбирая SMT-пины Pogo, вы повышаете надёжность и производительность вашего устройства, подбирая правильные характеристики под ваше применение.

Вы видите, что SMT-пины Pogo используют шток, пружину и корпус для создания надёжных электрических соединений. Эти пины хорошо работают в устройствах, таких как смартфоны, медицинское оборудование и системы безопасности. Вы получаете выгоду от их прочности, компактного размера и стабильного контакта. При выборе SMT-пинов Pogo проверяйте номиналы тока, механические требования и устойчивость к окружающей среде. Знаете ли вы, что SMT-пины Pogo могут сделать для вашего проекта? Вы получаете эффективную сборку и долговременную работу в современной электронике.

Часто задаваемые вопросы

Что означает SMT в SMT-пинах Pogo?

SMT означает технологию поверхностного монтажа. Этот метод используется для размещения компонентов непосредственно на поверхности печатной платы. SMT помогает создавать более компактные и лёгкие электронные устройства.

Можно ли повторно использовать SMT-пины Pogo после снятия?

SMT-пины Pogo можно повторно использовать, если снимать их аккуратно. Перед повторным использованием необходимо проверить их на повреждения или износ. Повреждённые пины могут не обеспечивать надёжное соединение.

Как чистить SMT-пины Pogo?

Рекомендуется использовать мягкую щётку или сжатый воздух для удаления пыли. Избегайте использования спирта или агрессивных химикатов, так как они могут повредить уплотнения или покрытия пинов.

Подходят ли SMT-пины Pogo для условий с высокой вибрацией?

SMT-пины Pogo можно использовать в условиях высокой вибрации. Конструкция с пружиной обеспечивает стабильность соединения. Для дополнительной надёжности выбирайте пины с прочными пружинами.

Каков типичный срок службы SMT-пина Pogo?

Обычно SMT-пины Pogo служат не менее 10 000 циклов. Некоторые высококачественные пины выдерживают до 500 000 циклов. Фактический срок службы зависит от условий эксплуатации и окружающей среды.
